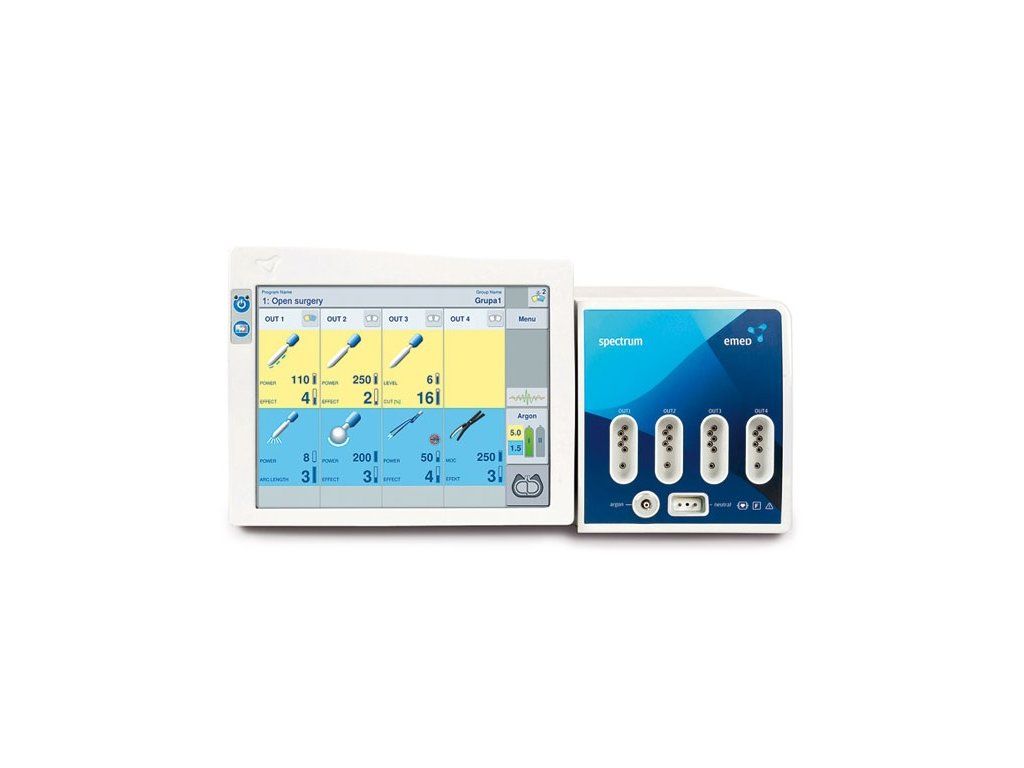

EMED SPECTRUM

Detailní popis produktu

Pro usnadnění obsluhy elektrochirurgického systému v co největší míře, vyrobil výrobce systém SPECTRUM s řadou funkcí pro podporu práce lékaře.

Má široký rozsah dostupných provozních režimů (základních i vysoce specializovaných). Lze ji použít v otevřeném i laparoskopické chirurgii, při endoskopických zákrocích v tekutém prostředí, např. monopolárních a bipolární TURP. Přístroj má také integrovaný operační režim ThermoStapler®, který se používá k utěsnění velkých cév a k přípravě tkáňových svazků pomocí speciálního nástrojů.

Přístroj má také zabudovaný argonový modul pro provádění řezů s argonovým zesílením a koagulačních zákroků v otevřené chirurgii, laparoskopii a endoskopii s použitím flexibilních monopolárních elektrod.

Přístroj je vybaven aplikovanou částí typu CF (cardiac floating). Přidaná izolace pacientova obvodu omezuje svodové proudy a chrání pacienta při v případě různých nouzových situací zahrnujících nebezpečná napětí jak z připojeného elektrochirurgické jednotky, tak z prostředí pacienta. Proto může být použitá část typu CF používat v kontaktu s jakoukoli částí těla pacienta, včetně srdce.

Výhody SPECTRUM

• Smart device systém (SDS ) – detekuje a identifikuje připojený nástroj. Automaticky tak upraví nastavení požadovaného pracovního režimu s ohledem na připojený nástroj.
• SpectrumResult – tato funkce udržuje nastavení výstupních parametrů tak, aby bylo dosaženo požadovaného efektu bez ohledu na změnu místních podmínek.
• ThermoStapler – nová generace vysokoproudé bipolární koagulace – zcelování cév do průměru 7 mm.
• In Touch Screen – desetipalcový displej má zabudované nastavení jasu a volby grafického vzhledu.
• Univerzální SDS výstupy – umožňují použití monopolárního i bipolárního nástroje na stejném výstupu.
• Specializované pracovní režimy jsou upravené pro speciální aplikace v urologii, artroskopii a endoskopii.
• Jednoduchý update softwaru přes USB.
• Hlasová komunikace v různých jazycích.
• Možnost uložení na vozík, který zabezpečuje ergonomické pracovní prostředí .
• Maximální jednoduché ovládání, kompaktní provedení pro širokou škálu využití.
• Zcela nové uživatelské rozhraní na velké dotykové obrazovce pro snazší obsluhu.
• Barevný TFT dotykový displej.
• Automatická regulace pracovních parametrů.
• Výstupní parametry sledovány v reálním čase.
• Konstantní sledování elektrického oblouku.
• AUTOTEST - Self-test generátoru a připojeného příslušenství po spuštění generátoru, zobrazení servisních kódů.
• Možnost připojení kabelového i bezdrátového nožního spínače.
• Kontrola připojení neutrální elektrody.
• Kontrola obsahu argonové láhve.

Přístroj je možné dodat ve čtyřech konfiguracích:

• Základní elektrochirurgická jednotka
• Základní elektrochirurgická jednotka s argonem
• Základní elektrochirurgická jednotka s ThermoStaplerem
• Spectrum System - základní elektrochirurgická jednotka s argonem a s ThermoStaplerem

Dále je možné kombinovat výstupy:

• SMSB (SDS, monopolár, SDS, bipolár)
• SSSS (4 x výstup pouze SDS)

S touto jednotkou můžete pracovat v následujících módech:

• Monopolární čistý řez, precizní řez, smíšený řez, polipo řez, papilo řez, muco řez, artro řez, uro řez, hystero řez, argonový řez
• Monopolární povrchová koagulace, hloubková koagulace, sprejová koagulace, hybridní koagulace, endo koagulace, endo sprejová koagulace, argonová koagulace, endo-argonová koagulace, pulsní argonová koagulace, uro koagulace, artro koagulace, hystero koagulace
• Bipolární řez, urologický řez, artroskopický řez, hystero řez
• Bipolární povrchová koagulace, hloubková  koagulace, uro koagulace, artro koagulace, sciss bipolární koagulace
• Funkce AutoStart / AutoStop
•  Volitelně s argonem nebo s ThermoStaplerem (zcelování cév do průměru 7 mm)

#tab-Technická specifikace#

Klasifikační třída IIb

Pracovní frekvence generátoru 333 kHz

Pracovní režimy:

Výstupní výkony

• Maximum pro monopolární řez - 350 W
• Maximum pro monopolární koagulaci – 200 W
• Maximum pro bipolární řez - 120 W
• Maximum pro bipolární koagulaci – 120 W
• ThermoStapler – max 300 W, automatické zastavení zcelování po dosažení optimálního efektu.

Argonový modul

• Typ plynu - čistý argon 4.8 (99,998%) nebo vyšší
• Vstupní tlak plynu 0,3 - 0,5 Mpa
• Průtok 0,1 - 10 l/min

Bezpečnostní prvky

• Ochrana proti defibrilačnímu výboji - dle normy EN 60601-1
• Ochrana proti elektrickému výboji, třída I, stupeň CF
• Nizkofrekvenční unikající proudy - dle normy IEC 60601-1
• Vysokofrekvenční unikající proudy - dle normy IEC 60601-2-2
• Ochrana generátoru proti přetížení

Rozměry přístroje a hmotnost

• Délka 495 mm, šířka 415 mm, výška 225 mm
• Hmotnost 12,2 kg

Napájení

• Příkon 230 V +/- 10% 50 Hz
• Výkon 770 W

#tab-Technická specifikace#
